| 加工定制：否 | 产品类别：全新 | 印刷面：平面 |
| 品牌：同志科技 | 操作方式：半自动 | 适用对象：电子 |
| 适用材质：塑胶 | 印刷速度(m/min)：100 | 印刷颜色：单色 |
| 型号：T1100 | 外形尺寸(mm)：740×554×400mm | 工作台尺寸：300×300mmmm |
| 工作台纵横调节量：±4mmmm | 承印物厚度范围：0.2-2.0mmmm | 最大印刷面积(长×宽)(mm)：220×240mm |
| 最大网框尺寸：350×400mmmm | 电源：220V | 重量(kg)：60kg |

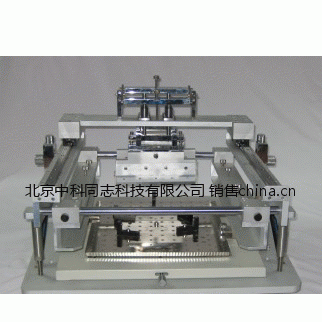

T1000 工作原理和技术参数
本机为手动高精密丝印机，无电气件和气动件（气动推杆除外）。
本机通过精密导轨实现刮刀的运动，确保刮刀和模板之间的无缝接触，来***印刷的精度。
利用吸附于平台上的磁性顶针和固定于平台上的万能顶针完成对PCB的精密对位和支撑，来***印刷时的精密脱模。同时方便各种类型和各种形状电路板的印刷。
利用半自动印刷机两面固定的技术实现模板的精密安装，非常方便模板的安装。
整机采用双刮刀设计，刮刀压力的调节通过机械限位调整，同时刮刀采用自适应设计。同时通过机械保险来完成两个刮刀上升和下降位置的平衡
整机固定模板的固定架可以通过圆轴导轨自由调整，不同大小尺寸的模板可以非常方便安装在本机上。
模板的升降通过手动完成，配合气动推杆轻松完成
本机x、y、z和角度四轴都可以精密调整，通过调整四轴实现PCB板上的焊点和固定于模板框架上的模板相应开孔坐标的一一对应，并通过平台的上升下降调整PCB和模板之间的距离。
刮刀机构固定并运行在平行导轨上，刮刀分为前后刮刀，可以交互上升，下降，完成1步骤后，前（后）刮刀下降到印刷位置，然后向后（前）运动，运动完成后，前（后）刮刀上升到原始位置，印刷完成。
印刷面积：300*400mm
钢板尺寸：400*500mm，模板框架宽度可调，四点定位平面，***PCB板和模板的水平度。
刮刀尺寸：200mm，304mm（可选） ,前后行程大于410mm
刮刀角度（刮刀面于模板面）：60度
刮刀材质：不锈钢（或定做其他材质）
调整精度：小于0.01mm
重复精度：小于0.03mm,重复误差极小。
理想印刷精度：0.2mm IC；锡球大于0.3mm的BGA
理想印刷速度：500块/小时
